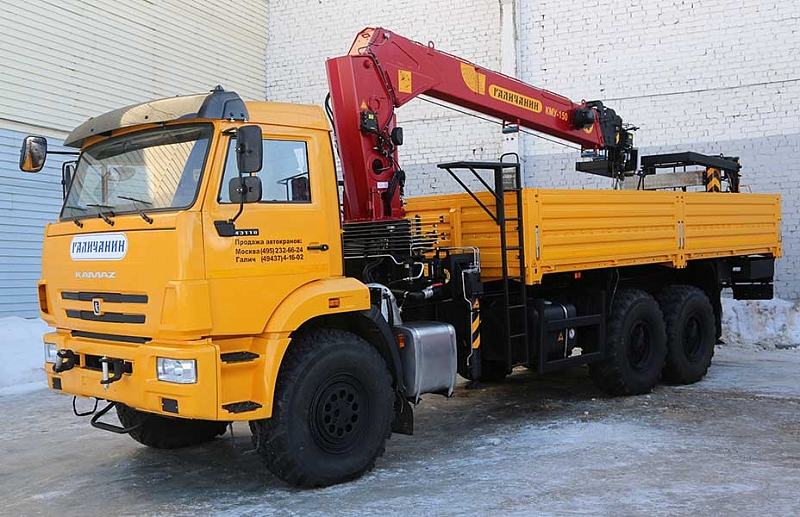

Крано-манипуляторная установка
Тип крана-манипулятора :
автомобильный с гибкой (канатной) подвеской грузозахватного механизма со сменным рабочим оборудованием (рабочей платформой)
Тип крано-манипуляторной установки:
гидравлическая с телескопической стрелой и гибкой (канатной) подвеской грузозахватного механизма
Модель KMУ:
Галичанин КМА-150-5
Максимальный грузовой момент, т/м:
15
Количество секций, шт.:
6
Опускание стрелы ниже горизонта, град.:
15
Угол поворота колонны:
полноповоротный, без ограничения угла поворота
Максимальная высота подъёма (крюковой подвески), м:
20,9
Глубина опускания максимальная, не менее, м:
20,9
Грузоподъёмность/вылет стрелы, т/м:
7/2
Грузоподъёмность/вылет стрелы, т/м:
0,3/19
Допустимая вертикальная нагрузка на выносную опору в рабочем состоянии, т, не более:
на основную 10, на дополнительную 7
Скорость подъема-опускания груза лебедкой, м/с (макс/мин):
максимальная 0,224(13,44) - минимальная не ограничена
Объем масляного бака, л:
116
Место управления
при работе с основной стрелой:
с переносного пульта управления

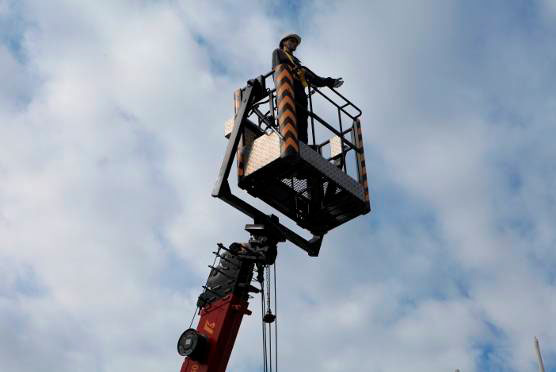

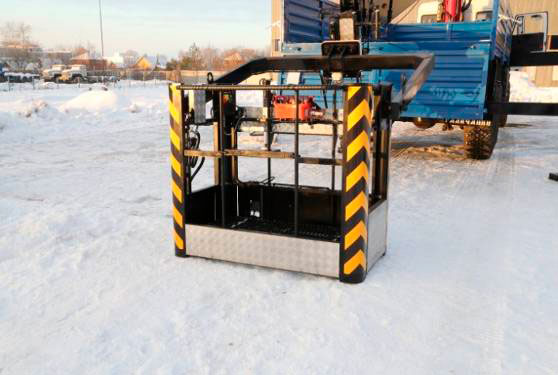

при работе с рабочей платформой:
с переносного пульта управления, расположенного в рабочей платформе

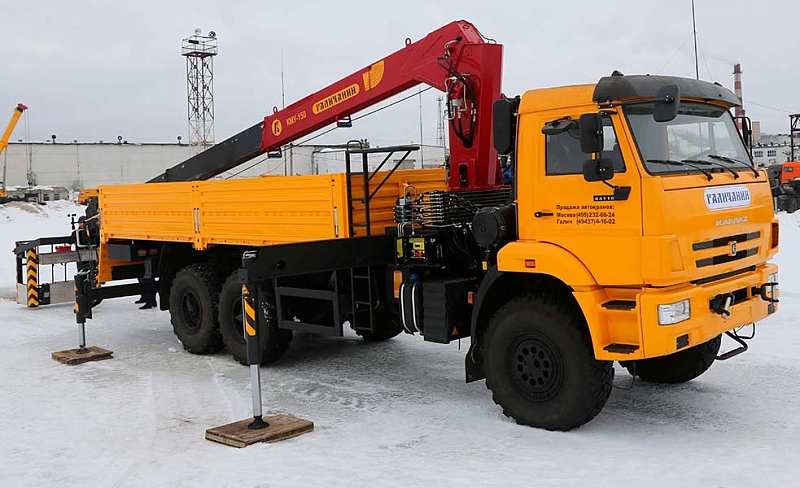

при установке на выносные опоры :
два пульта управления расположены на опорной раме по разные стороны КМУ
при передвижении крана-манипулятора:
кабина водителя
аварийное управление:
на опорной раме с левой стороны КМУ
Масса КМУ, тонн (допустимое отклонение ± 3%):
3,0
Длина в транспортном положении, мм:
10 200
Высота в транспортном положении, мм:
3 990
Длина бортовой платформы (внешний размер), м:
6,2
Стандартная база передних опор, мм:
5 600
Расстояние между задними опорами (телескопическими), мм:
4 750
